MULTI WAVEFORM MONITOR LV5490/LV5480
支持4K视频格式
MULTI WAVEFORM MONITOR
LV5490/LV5480
- 概要
- 选购件
- 下载
LV 5490是一种多波形监视器，支持3G-SDI双链路或四链路以及HD-SDI四链路或12G-SDI的4K视频格式（4096×2160,3840×2160）。
4K视频分割传输支持以下2种方式。
・2-SAMPLE INTERLEAVE DIVISION
・SQUARE DIVISION
显示器是9英寸全高清液晶显示器，也可用作高品质图像显示器。此外，支持3G-SDI信号4路同时显示，以及支持3G-SDI双链路的1080×1920（2048）/ 60p RGB 4：4：4格式。
支持CIE图表显示和HDR显示。
由于配备有SDI输出端子和DVI输出端子，可以将画面显示显示在外部全高清监视器上。
特色
- 使用全高清液晶显示器的显示性能
采用9英寸全高清液晶显示器，具有良好的视角特性和色彩再现性。 - 自由布局功能的自由度高
用USB鼠标可以简单的对波形，矢量，图片，音频等的显示区域进行变换。 - 使用USB鼠标操作
使用USB鼠标可以进行面板操作。 - 外部监视器输出和SDI路由器功能
由于测定画面可以从监视器输出端子输出SDI和DVI-D，因此可以在外部LCD监视器上显示全高清分辨率。此外，可以对输入到SDI输入端子或SDI输入/输出端子的SDI信号中选定的信号重新锁定输出，因此可以作为路由器功能使用。 - 外部遥控端子
可以调出预设，切换输入信号并输出警报。 - 风扇控制
风扇的转数可以设为5档，因此根据周围环境使用静音。 - 自由布局功能的自由度高
用USB鼠标可以简单的对波形，矢量，图片，音频等的显示区域进行变换。
显示布局生成画面的示例
显示例
LV5490SER01，LV5490SER02和LV5490SER06的生产已经停产。

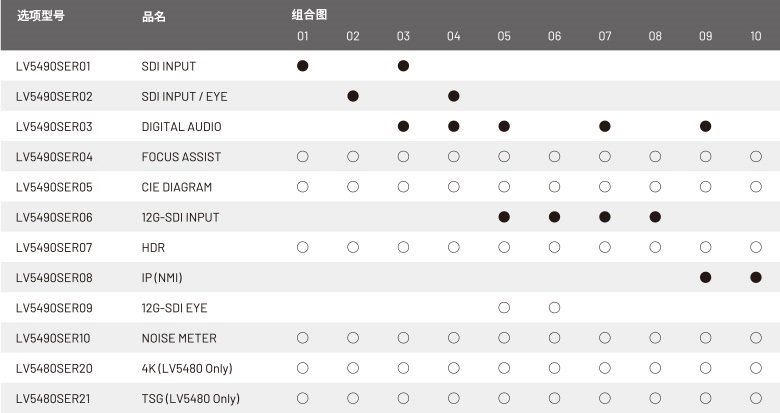

- 选项的组合表
●：安装
○：安装/未安装均可 - LV 5490SER01/02/06/08 | 4K视频多输入
当输入3G-SDI四路链接的4K视频时，可以显示最大2系统的切换。当输入3G双路的4K视频时，可以显示4系统切换。另外，LV 5490SER 06/08支持12G-SDI输入。当12G-SDI信号输入到LV 5490SER 06时，可以选择和显示4个输入中的1个。 - LV 5490SER01/02/06/08 | 最多8路输入SDI信号和4路输入同时显示
通过4个输入专用端子和4个输入输出双向端子，最多支持8个输入。每个输入可以支持3G-SDI，HD-SDI，SD-SDI，并且可以同时显示4个输入。4输入专用端子（LV5490 – SER 01/02）具有等效电缆长度测定功能，可以换算与SDI信号的衰减量相当的电缆长度。LV 5490SER06/08具有1个端子支持12G-SDI串行时钟输出。该输出为4个输入中被出的1个输入。 - LV 5490SER01/02/06/08 | 图像信号发生器功能和时钟重新输出
通过使用输入输出双向端子作为输出端子，可以作为HD，3G，4K静止图像码型发生器使用，也可以作为专用输入端子输出的SDI时钟信号使用。LV 5490SER 06/08具有1个端子支持12G-SDI测试图形输出。 - LV 5490SER01/02/06/08 | SDI信号数据分析功能
在状态显示中，具有SDI信号的等效电缆长度测定功能（仅限SDI输入专用端子），检测CRC错误和内嵌音频错误。具有显示事件日志，数据转储，外部同步信号与SDI信号的相位差以及多个SDI之间的相位差的功能，进行SDI信号的分析。 - LV 5490SER01/02/06/08 | 频率偏差测定
可以测定SDI信号的采样频率偏差。通过测定采样频率的偏差，可以确认场频和帧频的偏差。 - LV 5490SER01/02/06/08 | 帧捕获功能
配备有帧捕获功能，捕获SDI信号中的1帧。帧捕获功能具有手动进行捕获的方法和发生错误时自动进行捕获的方法，使用专用的应用程序，可以进行数据的分析。（VEC，WFM，PIC可以被捕获。） - LV 5490SER03 | 数字音频输入/输出
对SDI信号的嵌入声音解码，可以进行李萨如显示，环绕显示和电平显示。可以对1系统的SDI信号的16ch进行解码显示。当同时解码4系统的SDI信号的声音时，可以解码显示每1系统的4ch。
音频显示 - LV 5490SER04 | 焦点辅助
这是一种依据非线性超分辨率技术的新算法实现的聚焦功能。即使通常难以检测的低对比度视频，也可以进行高灵敏度聚焦检测。另外，根据视频场景，可以从5个等级中选择灵敏度。
放大视图（调整焦点后）
焦点调整后（绿色部分是焦点调整点） - LV 5490SER05 | CIE色域坐标显示
对应于ITU-R BT.601，ITU-R BT.709，ITU-RBT.2020色度的色域图显示功能。显示模式对应于CIE1931（xy色域坐标显示）和CIE1976（u’v’色域坐标显示）。色域图显示功能可以显示2个色域三角形，因此可以使用对应于BT.2020的设备对BT.709的色域进行抑制，或者可以确认超过BT.709的色域的部分。 在彩色显示中，使用视频信号中的颜色（图片上的颜色）显示色度点。色度点可以在光标点测定。使用CineLIte Advance时，色度图上显示与图片光标相对应的点标记及其值。
xy色域坐标显示例
u’v’色域坐标显示例 - LV 5490SER06 | 12G-SDI输入
监视12G-SDI的SDI信号的单元。当输入12G-SDI信号时，从4个输入中选择1个输入显示。当输入3G-SDI信号时，可以同时显示4个输入。4K视频格式支持12G-SDI单链路，3G-SDI双链路和四链路。 - LV 5490SER07 | HDR
对应于4K HDR视频信号的软件选项。在图像显示中，用黑白显示通常图像的亮度范围内的SDR区域，对于超过SDR区域的HDR区域，根据不同的亮度使用不同的颜色进行显示，因此，可以很容易的确认HDR区域的亮度分布。此外，波形显示对应于HDR各个标准的比例尺，可以管理实际场景的亮度级别。
原图像
HDR区域显示
用十字光标显示HDR值
HDR部分和SDR部分的波形显示 - LV 5490SER08 | IP输入
对应于IP 4K视频格式（3840×2160）的视频信号。
对应于4系统的12G，3G，HD，SD-SDI信号的输入，并且可以使用1台同时测定IP和SDI输入信号。
*
LV 5490SER08不能与LV 5490SER01，LV 5490SER02和LV 5490SER06同时安装。 - LV 5490SER09 | 12G-SDI EYE
可以显示/测定包括12 G-SDI在内的串行数字信号的眼图和抖动。不仅可以测量/监测12G-SDI，还可以测量和监测3G-SDI，HD-SDI，SD-SDI的物理特性。
LV 5490SER09是LV5490SER06的许可证。
*
LV 5490SER06不能与LV 5490SER01，LV 5490SER02和LV 5490SER08同时安装。 - LV 5490SER10 | 相机噪声计
许可证选项追加有测定输入到LV 5490的SDI信号的亮度信号，或包含在RGB信号中的视频噪声的功能。可以设置一个窗口来测定噪声，并且在由于镜头等的影响视频电平不平坦时，也可以选择一个平坦区域进行测定。
噪音计显示
