Portable hybrid IP/SDI PHABRIX Sx TAG
光HD-SDI、コンポジット、デジタルアナログオーディオに対応したローコストモデル
ビデオ試験信号ジェネレーター/モニター/アナライザーを搭載
Portable hybrid IP/SDI
PHABRIX Sx TAG
- 概要
- オプション
- 資料・説明動画
- ダウンロード
Sx TAGはバッテリー駆動可能なポータブルアナライザーです。
IP（ST2110/ST2022-6）/SDI/コンポジット/アナログ・デジタルオーディオをサポートしております。ジェネレーター機能も装備しており、放送局、メーカー、SIと幅広く使用できる製品です。
特長
- Sx TAGは、IPからアナログまでの幅広いインタフェースを実装し、コンパクトを追求した製品です。

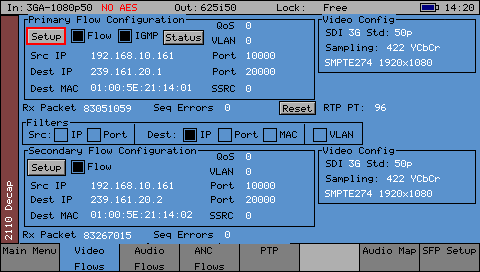

- SFPの装着とIPのオプションによりST2022-6およびST2110-20/30/40のDecapとEncapまたNMOS IS04/05/08に対応します。ST2110にてPTPに同期したBBの出力も可能です。ゲートウェイとして使用できIP→SDI、SDI→IP変換も可能です。
- SD-SDIおよびHD-SDIは入出力が標準サポートされており、オプションで3G-SDI（レベルA、レベルB）にアップグレードできます。
- コンポジット解析機能およびジェネレーター機能が標準実装されているので、従来のアナログコンポジット信号解析やブラックバースト信号、3値信号のレベル確認も行えます。
- IP/SDI/コンポジット入力はデコードされピクチャー、波形、ベクトルに対応します。IPおよびSDIのオーディオはバーグラフにて確認できます。
- ジェネレーター機能はIP/SDI/コンポジットに対応しています。
- 音声信号は、D15コネクターにより、アナログバランスとAESの入出力が可能です。D15コネクターへの変換ケーブルはオプションで用意しています。
- AESのEYE表示に対応しております。
- オプションにより高度なオーディオ機能 ドルビーE、ドルビーデジタル、ドルビーデジタルプラスにも対応できます。
機能
- マルチフォーマットアナライザー/モニター
- IP Decap/Encap/PTP/NMOS （オプション）
- HD/SD-SDI、AES入力
- HD/SD-SDIパターンジェネレーター、AESジェネレーター、BB/3値ジェネレーター
- アナログコンポジットNTSC-M（JP) 、NTSC-M 、 PAL-I、PAL-N、PAL-N（ARG）、PAL-M入出力
- 16：9ピクチャーモニター
- 高品画質波形モニター、ベクトルスコープ

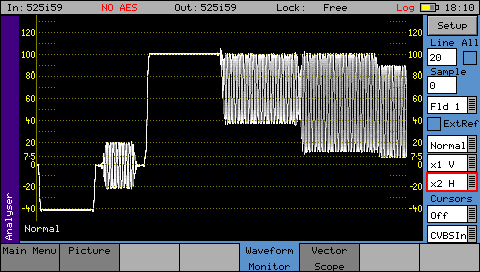

- 基準波形ビュー、AESビュー
- 16チャンネルのオーディオメーター
- アナログバランス音声入出力
- 総合的なステータスロギング
- アンシラリー表示
- ブラックバーストまたは75％カラーバー出力
- AVディレー測定（オプション）
- 3G-SDIおよび2Kフォーマット（オプション）
- 自動測定およびレポート作成（オプション）
- 信号データ解析（オプション）
- イーサネットベースのリモート操作（オプション）
- Zone Plateパターン（オプション）
- ドルビービットストリーム（オプション）
- バッテリーもしくはACアダプターで駆動
- 自動測定およびレポート作成（オプション）
表示例
入出力端子
- ベースモデル
型番 製品名 製品内容 PHSXTAGC Sx TAG アナライザー/ジェネレーター HD/SD-SDI、コンポジット、アナログ/デジタルオーディオ対応 PHSXTAGC-IP Sx TAG-IP アナライザー/ジェネレーター Sx TAG + オプションPHSXO-IP + アクセサリー PHSFP-10SR-IP - オプション一覧
型番 製品名 製品内容 PHSXO-3GADV 3G+2Kフォーマット対応 3G-SDI、422/444、YUV/RGB、10/12 bit、SMPTE 428-9 D-Cinema/SMPTE ST 2048-2:2011に対応します。 PHSXOS コマンド・スクリプト + レポート 繰り返しの試験のコマンド作成・保存およびレポートの作成します。 PHSXOSD SDIデータ・ディスプレイ+ANCチェック SDIのデータ・ダンプの表示します。 PHSXOR 拡張リモート・コントロール 外部のPCからTCP/IP経由で本体をリモートコントロールできます。 PHSXOZ プログラマブル・ゾーンプレート ゾーンプレート・パターンのパラメータ制御ができます。 PHSX-DAG ドルビー E/D/D+ アナライズ
+ ジェネレータードルビーストリーミング、メーター測定、タイミング測定 PHSXO-ENGT エンジニアリングパッケージ PHSXO-3GADV、PHSXOS、PHSXOSD、PHSXOR、PHSXOZ、PHSXOBD-DAGのセット
お得なセット割り価格です。PHSXO-AVD AVディレージェネレーター/測定 AVディレー（リップシンク）パターンの信号発生とその測定をSDIとIPに対応します。 PHSXO-IP IP Encap / Decapライセンス ご購入済みのSxTAGをSxTAG-IPへアップグレードできます。
ST2022-6,ST2110,NMOS IS04/05/08対応
※PHSFP-10SR-IPが必要となります。 - アクセサリー
型番 製品名 製品内容 PHSFP-10SR-IP 10GBASE-SR SFP ST2110,2022-6,NMOS対応SFP PHSFP-RT30-HDBNC SFP 3G/HD/SDトランシーバー BNCによる入力と出力の両方が可能です。 PHSXC-1 オーディオケーブル アナログオーディオ D15－XLRコネクター変換入力ケーブル - 延長保証
型番 製品名 製品内容 PHSX-3YEAR 3年保証 標準保証期間を合計3年にアップグレードします。（SFPモジュールを除く） PHSX-5YEAR 5年保証 標準保証期間を合計5年にアップグレードします。（SFPモジュールを除く）
ビデオ
- IPソリューション機器
リーダー電子が御提供できるIP機器の説明ビデオです。
1.リーダー電子 LV5600 25G-IP対応波形モニター
2.リーダー電子LV7600 25G-IP対応ラスタライザー
3.リーダー電子 LT4610 PTP/GPS対応シンクジェネレーター
4. PHABRIX QxL 25G-IP対応ラスタライザー
5. PHABRIX Sx TAG 10G-IP対応ポターブル アナライザー
6.リーダー電子 LVB440 100G-IP対応IPパケット監視装置 - PHABRIX IP製品
PHABRIX IP製品の説明ビデオです。
1. 新製品の25G IP対応のQxLラスタライザー
2. 世界初ポータブルST2110対応アナライザージェネレーター
