  1. PHABRIX Sx TAG Portable hybrid IP/SDI
Portable hybrid IP/SDI PHABRIX Sx TAG
  • 概要
  • オプション
  • 資料・説明動画
  • ダウンロード

Sx TAGはバッテリー駆動可能なポータブルアナライザーです。
IP(ST2110/ST2022-6)/SDI/コンポジット/アナログ・デジタルオーディオをサポートしております。ジェネレーター機能も装備しており、放送局、メーカー、SIと幅広く使用できる製品です。

特長

  • Sx TAGは、IPからアナログまでの幅広いインタフェースを実装し、コンパクトを追求した製品です。
  • SFPの装着とIPのオプションによりST2022-6およびST2110-20/30/40のDecapとEncapまたNMOS IS04/05/08に対応します。ST2110にてPTPに同期したBBの出力も可能です。ゲートウェイとして使用できIP→SDI、SDI→IP変換も可能です。
  • SD-SDIおよびHD-SDIは入出力が標準サポートされており、オプションで3G-SDI(レベルA、レベルB)にアップグレードできます。
  • コンポジット解析機能およびジェネレーター機能が標準実装されているので、従来のアナログコンポジット信号解析やブラックバースト信号、3値信号のレベル確認も行えます。
  • IP/SDI/コンポジット入力はデコードされピクチャー、波形、ベクトルに対応します。IPおよびSDIのオーディオはバーグラフにて確認できます。
  • ジェネレーター機能はIP/SDI/コンポジットに対応しています。
  • 音声信号は、D15コネクターにより、アナログバランスとAESの入出力が可能です。D15コネクターへの変換ケーブルはオプションで用意しています。
  • AESのEYE表示に対応しております。
  • オプションにより高度なオーディオ機能 ドルビーE、ドルビーデジタル、ドルビーデジタルプラスにも対応できます。

機能

  • マルチフォーマットアナライザー/モニター
  • IP Decap/Encap/PTP/NMOS (オプション)
  • HD/SD-SDI、AES入力
  • HD/SD-SDIパターンジェネレーター、AESジェネレーター、BB/3値ジェネレーター
  • アナログコンポジットNTSC-M(JP) 、NTSC-M 、 PAL-I、PAL-N、PAL-N(ARG)、PAL-M入出力
  • 16:9ピクチャーモニター
  • 高品画質波形モニター、ベクトルスコープ
  • 基準波形ビュー、AESビュー
  • 16チャンネルのオーディオメーター
  • アナログバランス音声入出力
  • 総合的なステータスロギング
  • アンシラリー表示
  • ブラックバーストまたは75%カラーバー出力
  • AVディレー測定(オプション)
  • 3G-SDIおよび2Kフォーマット(オプション)
  • 自動測定およびレポート作成(オプション)
  • 信号データ解析(オプション)
  • イーサネットベースのリモート操作(オプション)
  • Zone Plateパターン(オプション)
  • ドルビービットストリーム(オプション)
  • バッテリーもしくはACアダプターで駆動
  • 自動測定およびレポート作成(オプション)

表示例

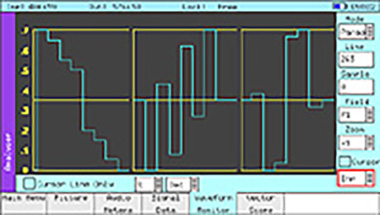

波形表示

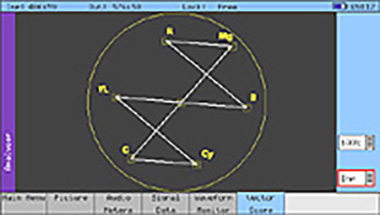

ベクトル

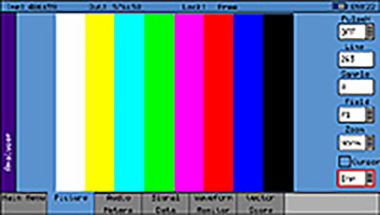

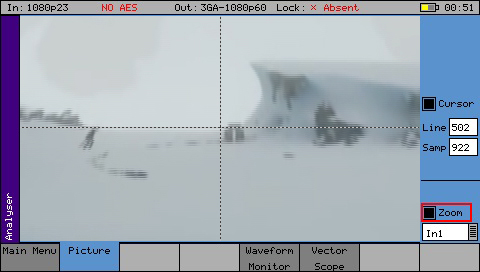

ピクチャー表示

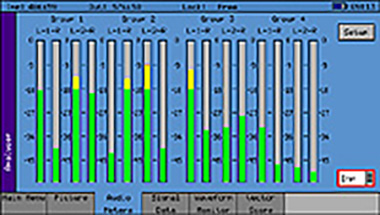

オーディオレベル表示
位相表示

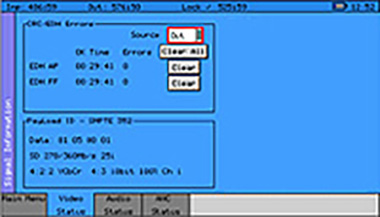

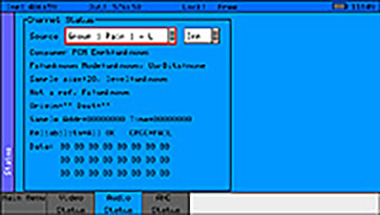

ロギング表示
コンポジット波形
コンポジットベクトル

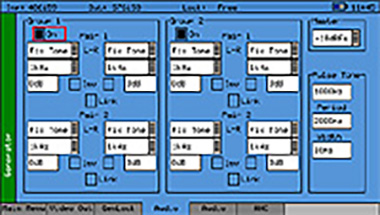

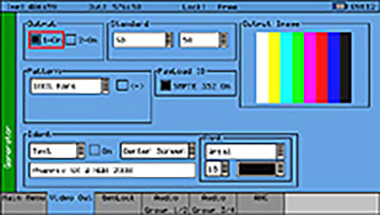

ジェネレーター設定画面
WEBブラウザー

入出力端子

  • ベースモデル
    型番 製品名 製品内容
     PHSXTAGC Sx TAG アナライザー/ジェネレーター HD/SD-SDI、コンポジット、アナログ/デジタルオーディオ対応
     PHSXTAGC-IP Sx TAG-IP アナライザー/ジェネレーター Sx TAG + オプションPHSXO-IP + アクセサリー PHSFP-10SR-IP
  • オプション一覧
    型番 製品名 製品内容
    PHSXO-3GADV 3G+2Kフォーマット対応        3G-SDI、422/444、YUV/RGB、10/12 bit、SMPTE 428-9 D-Cinema/SMPTE ST 2048-2:2011に対応します。
    PHSXOS コマンド・スクリプト + レポート 繰り返しの試験のコマンド作成・保存およびレポートの作成します。
    PHSXOSD SDIデータ・ディスプレイ+ANCチェック SDIのデータ・ダンプの表示します。
    PHSXOR 拡張リモート・コントロール 外部のPCからTCP/IP経由で本体をリモートコントロールできます。
    PHSXOZ プログラマブル・ゾーンプレート ゾーンプレート・パターンのパラメータ制御ができます。
    PHSX-DAG ドルビー E/D/D+ アナライズ
    + ジェネレーター
    ドルビーストリーミング、メーター測定、タイミング測定
    PHSXO-ENGT エンジニアリングパッケージ PHSXO-3GADV、PHSXOS、PHSXOSD、PHSXOR、PHSXOZ、PHSXOBD-DAGのセット
    お得なセット割り価格です。
    PHSXO-AVD AVディレージェネレーター/測定 AVディレー(リップシンク)パターンの信号発生とその測定をSDIとIPに対応します。
    PHSXO-IP IP Encap / Decapライセンス ご購入済みのSxTAGをSxTAG-IPへアップグレードできます。
    ST2022-6,ST2110,NMOS IS04/05/08対応
    ※PHSFP-10SR-IPが必要となります。
  • アクセサリー
    型番 製品名 製品内容
    PHSFP-10SR-IP 10GBASE-SR SFP ST2110,2022-6,NMOS対応SFP
    PHSFP-RT30-HDBNC SFP 3G/HD/SDトランシーバー BNCによる入力と出力の両方が可能です。
    PHSXC-1 オーディオケーブル アナログオーディオ D15-XLRコネクター変換入力ケーブル
  • 延長保証
    型番 製品名 製品内容
    PHSX-3YEAR 3年保証 標準保証期間を合計3年にアップグレードします。(SFPモジュールを除く)
    PHSX-5YEAR 5年保証 標準保証期間を合計5年にアップグレードします。(SFPモジュールを除く)
