波形モニター LeaderPhabrix LPX500

  • 4K
  • 12G SDI
  • 3G SDI
  • HD SDI
  • SD SDI
  • HDR
  • IP

SDI信号とIP信号に対応したハイブリッドタイプ
4 x 12G-SDIの同時表示、IPとSDIの同時表示
拡張モニター(Extended Monitor)対応
8インチタッチパネル搭載のコンパクトな波形モニター

  1. LPX500 波形モニター LeaderPhabrix
波形モニター LeaderPhabrix LPX500
  • 概要
  • オプション
  • ダウンロード

LPX500はハイブリッドなIP/SDI波形モニターであり、8 インチのタッチスクリーンを備えたコンパクトな形状で、中継車などラックスペースが限られている場所に最適な波形モニターです。4つの独立した入力インターフェースを持ち、4x4K(12D-SDI)入力、およびSDIとIP入力の同時表示を実現。2K+4Kや4K+4Kなど、フォーマットに関わらず同時表示も可能です。また、オプションの8インチ・タッチスクリーンモニター(Extend Monitor)を接続、拡張することができます。さらに内蔵の noVNC を使用して、リモート ネットワーク経由での高速アクセスも実現しました。

LeaderPhabrixブランドについて
放送局業界で使われる波形モニターおよびシンクジェネレーターの新製品ブランドとして、この度「LeaderPhabrix」を立ち上げました。業界をリードするテクノロジーを新しい最先端のプラットフォームに統合することで、革新的な製品をお客様に提供するという使命において大胆な一歩を踏み出します。


Extended Monitor(左)とLPX500(右)の組合せ


noVNCによるリモートアクセス

特長

  • 中継車などのスペースファクターを重視する環境に適したコンパクトなサイズ
  • 4x12G-SDIの入力、同時表示に対応し、さらにIPとSDIのハイブリッドな環境でIPおよびSDIの同時表示が可能
  • 最大100G-IP/12G-SDIのオーディオ&ビデオ信号出力と解析が可能
  • 最大16個のウィンドウをレイアウト可能でスワイプジェスチャに対応
  • 拡張モニター(Extend Monitor)を追加可能
  • noVNCテクノロジーを使用したブラウザリモートアクセス
  • NMOS対応
  • 先進のIPツール群(標準で10G IPに対応。オプションで25G/100G IPに対応
  • 高速で自動化された12G-SDI物理階層解析
  • 強化された波形表示
  • HDR領域の視覚化および解析

ベースモデル一覧

分類 型番 概要
LPX500 ベースユニット LPX500I* 3U SD/HD/2K 10GbE IP 波​​形モニター
LPX500IS 3U SD/HD/2K 10GbE IP/SDI 波形モニター
LPX500ISE 3U SD/HD/2K 10GbE IP/SDI波形モニター/Eye & Jitter

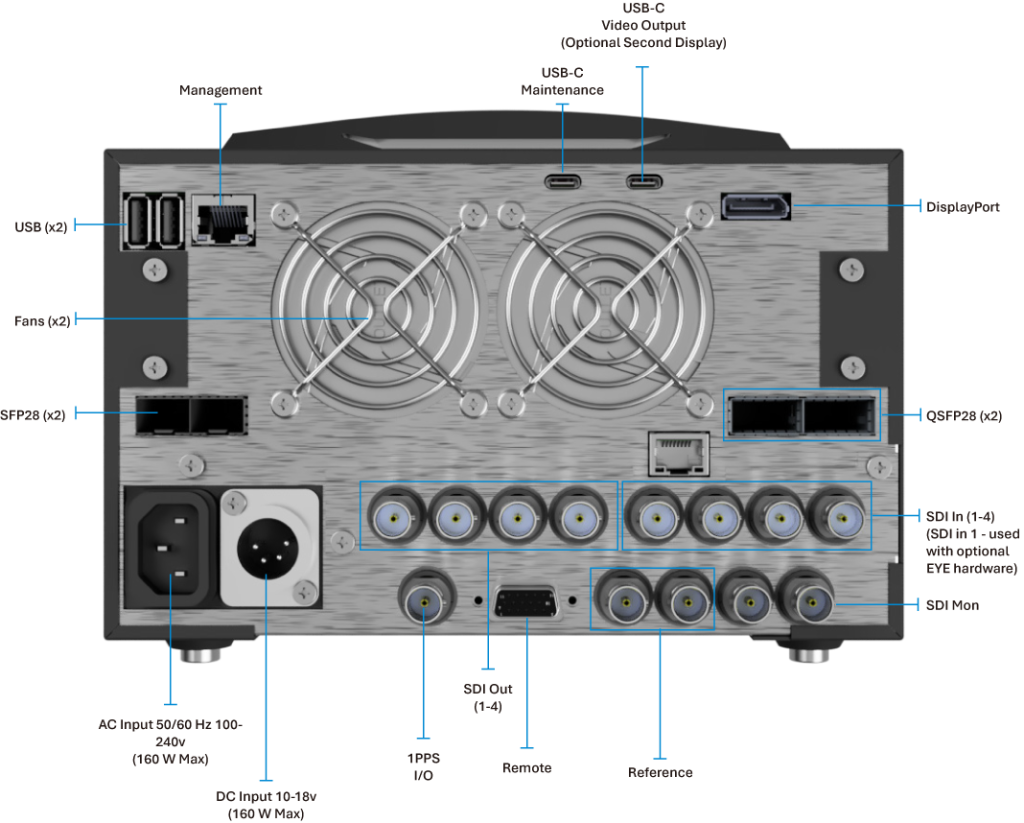

LPX500 背面パネル

  • オプション一覧
    分類 型番 概要
    LPX500 ベースユニット LPX500I* 3U SD/HD/2K 10GbE IP 波​​形モニター
    LPX500IS 3U SD/HD/2K 10GbE IP/SDI 波形モニター
    LPX500ISE 3U SD/HD/2K 10GbE IP/SDI波形モニター/Eye & Jitter
    LPX500 アップグレードオプション LPX500M-IS* LPX500 SDI/入出力 アップグレード(工場オプション)
    (LPX500I が必要)
    LPX500M-ISE* LPX500 SDI Eye & Jitter アップグレード(工場オプション)
    (LPX500IS が必要)
    LPX500 SDI/IP ソフトウェアオプション LPX500-GEN SDI/IP AVテスト信号発生器(SDIにはLPX500ISまたはLPX500ISEが必要)
    LPX500-UHD 2K 拡張 + UHD/4K IP/SDI
    (SDI には LPX500IS または LPX500ISE が必要)
    LPX500-HDR HDR/WCG、CIE1931、HDR ヒートマップ (PQ、HLG、S-Log3、SR Live)
    LPX500-QUAD 4つの入力を同時に表示
    LPX500 IP ソフトウェアオプション LPX500-IP-25G* 25GbE メディア ネットワーク
    (2 つの PHSFP-25GE-SR または 2 つの PHSFP-25GE-LR が必要)
    LPX500-IP-100G* 100GbE メディア ネットワーク
    (2 つの PHSFP-100GE-SR または 2 つの PHSFP-100GE-LR が必要)
    LPX500-IP-EUHD* ST2110 に RGB、12b、444、48-60Hz フォーマットを追加 (LPX500-UHD が必要)
    LPX500-UHD IP 測定 2110-21、PIT ヒストグラム、タイミング
    LPX500-IP-PCAP* PCAP 2x25Gbps ラインレートキャプチャツール
    (最大 4GB)
    ラックマウント LPX500-K1 3U 19インチ ラックマウント キット (LPX500 本体 x 1台用)
    LPX500-K2 3U 19インチ ラックマウント キット (LPX500 本体 x 2台用)
    LPX500-K3 LPX500 デスクトップキット (キャリーケースと脚)*
    テストケーブル PHQXC-1 12G-SDI Eye測定テストケーブル 1m
    SFPアクセサリ PHSFP-10GE-SR* SFP+ 10GBASE-SR イーサネット MM 850nm 300m
    PHSFP-10GE-LR* SFP+ 10GBASE-LR イーサネット SM 1310nm 10km
    PHSFP-25GE-SR* SFP28 25GBASE-SR イーサネット MM 850nm 100m
    PHSFP-25GE-LR* SFP28 25GBASE-LR イーサネット SM 1310nm 10km
    PHSFP-100GE-SR* QSFP28 100GBASE-SR4 イーサネット MM 850nm 100m
    PHSFP-100GE-LR* QSFP28 100GBASE-LR4 イーサネット SM 1310nm 10km
    LPX500 延長保証 LPX500I-3年 LPX500I 本体 3 年保証(標準は1年保証、SFP を除く)
    LPX500I-5年 LPX500I 本体 5 年保証(標準は1年保証、SFP を除く)
    LPX500IS-3年 LPX500IS 本体 3 年保証(標準は1年保証、SFP を除く)
    LPX500IS-5年 LPX500IS 本体 5 年保証(標準は1年保証、SFP を除く)
    LPX500ISE-3年 LPX500ISE 本体 3 年保証(標準は1年保証、SFP を除く)
    LPX500ISE-5年 LPX500ISE 本体 5 年保証(標準は1年保証、SFP を除く)

    *1 フューチャーサポート
