波形モニター LV5350

  • 4K
  • 12G SDI
  • 3G SDI
  • HD SDI
  • SD SDI
  • HDR

ZENシリーズ
SDI映像信号に特化したコンパクトタイプ

  1. LV5350 波形モニター
波形モニター LV5350
  • 概要
  • オプション
  • 資料・説明動画
  • ダウンロード

LV5350は、3Uの筐体に7インチタッチスクリーンディスプレイを備えた波形モニターで、小型ながら12G -SDI までの各種SDI 信号に対応しており、映像信号波形表示、ベクトル表示、ピクチャー表示による各映像信号の品質管理が行え、ステータス表示では各種エラーの状況やイベントログによりシステムの安定度や不具合の解析ができます。
音声信号は、SDI に多重された音声信号をレベル表示やリサージュ表示、ステータス表示できます。
DC 電源を採用しておりAC 電源の入手が困難な場所での使用が可能です。また、バッテリーマウントオプションを実装することでバッテリーオペレーションもできます。

特長

  • 多彩な信号入力に対応
    SD-SDI、HD-SDI、3G-SDI、6G-SDI、12G-SDIシングルリンクおよび4K 3G-SDI のデュアルリンクに対応。
  • 優れた操作性
    タッチパネル機能搭載の7インチフルHDパネルを採用。
  • カスタマイズ可能なレイアウト
    入力信号のビデオ信号波形、ベクトル波形、ピクチャーなど様々なアイテムをお好みのサイズで自由な位置にレイアウト可能。
  • SDI信号発生機能
    SDI信号発生をHD-SDIから12G-SDIまで対応。
  • HDR
    HDR信号のレベル監視やOOTFを考慮したディスプレイにおける想定輝度(cd/m2)でのレベル管理が可能。
  • フォーカスアシスト
    非線形超解像技術を応用した新しいフォーカス検出アルゴリズムを開発し、従来、検出の難しかった低コントラストの映像でも、感度良くフォーカスを検出可能。

MULTI 映像信号測定表示

SDIステータス表示

Event Log

位相比較

ベクトル バリアブル スケール

CINELITEカーソル測定

CINELITE アドバンス

CINELITE アドバンス

CINEZONE

CINEZONE

CINEZONE

CINEZONE
CINEZONE 輝度サーチ機能
オーディオ バーグラフ表示
WEBブラウザー
マウス操作
タッチパネル操作

背面パネル

  • ハードウェアオプション一覧
    型番 機種名 機能
    LV5350-SER11 BATTERY ADAPTER V MOUNT Vマウントタイプバッテリーアダプター
    LV5350-SER12 BATTERY ADAPTER QR GOLD QRゴールドマウントタイプバッテリーアダプター

    * LV5350-SER11 とLV5350-SER12 を同時に実装することはできません。

  • ソフトウェアオプション一覧
    型番 機種名 機能
    LV5350-SER20 AUDIO   AUDIO 表示機能
    LV5350-SER21 CLOSED CAPTION 日本語字幕, EIA-608, 708, TELETEXT
    LV5350-SER22 CIE CIE チャート表示機能
    LV5350-SER23 HDR HDR 測定機能
    LV5350-SER24 TSG SDI 信号発生機能
    LV5350-SER25 FOCUS ASSIST フォーカスアシスト表示機能
    LV5350-SER26 LAYOUT カスタムレイアウト機能
    LV5350-SER27 TALLY タリー表示機能
    LV5350-SER28 4K 4K 対応(12G-SDI/6G-SDI/3G-SDI Dual)

    * LV5350-SER24 にて、4K パターンを出力するには、LV5350-SER28 が必要です。

  • 対応アクセサリー
    品名 型番      備考
    ラックマウントアダプター LR2530 EIA19インチラックに3Uサイズの高さで対応機種2台を並べてマウントが可能
    (LV5300+LV5350の2連は別途オプション対応が必要です。)
    ブランクパネル LC2535 ラックマウントアダプターLR2530用
    ACアダプター GST90A12 LV5300/LV5350/LV7300用ACアダプター
    リモートコントローラー LV7290 イーサネットにより遠隔操作可能
  • 標準機能
    • 映像解析機能
      各種映像信号は、映像信号波形表示、ベクトル表示、ピクチャー表示、5BAR表示、CINELITEⅡなど多彩な表示に加え、フリーズエラー、ブラックエラー、ガマットエラー検出機能等映像信号の品質管理(QoE)機能を標準搭載しています。
    • 音声解析
      SDI信号に重畳された音声信号を8chレベル計表示できます。
      ・エンべデッド音声
       SMPTE ST 299,SMPTE ST 272 48kHz / 24bit / L-PCM
      * LV5350-SER20を追加するとリサージュ、サラウンド、ステータスの表示ができます。
      * 同期条件として、①映像信号に同期していること②サイマル表示時はSDI 信号がすべて同期していることが必要です。
    • SDI信号データ解析機能
      ステータス表示には、CRC やエンベデッド音声のエラー検出機能を備えています。また、イベントログ、データダンプ、位相差測定機能も備え、SDI 信号の解析ができます。
    • SCTE-104データ解析機能
      現在受信しているパケットのステータスをブルーで表示しイベントログにも記録したり、SPLICEリクエストデータを記録することができます。また、ピクチャー表示にSCTE-104検出パケットを最大3種類までスーパーインポーズできます。
      SCTE-104のSPLICEリクエストデータの表示画面
      ピクチャー表示
    • SR Live Metadata 表示機能
      ソニーイメージングプロダクツ&ソリューション株式会社様が提唱する「SR Live Metadata」のパケットをデコード表示できます。
      SR Live Metadataの表示例
    • スクリーンキャプチャー機能
      表示画面を静止画データとして取り込むスクリーンキャプチャー機能 を備えています。取り込んだデータは、本体での表示はもちろん、入力信号との比較や USB メモリーに BMP 形式で保存できるので、パ ソコンでの確認が可能です。
    • タイムコード表示
      SDI信号に重畳されているタイムコードを表示できます。タイムコードはイベントログのタイムスタンプとしても使用できます。
    • 入出力端子
      ・SDI入力端子  BNCコネクター 2端子
      ・SDI出力端子  BNCコネクター 2端子
      ・リクロック信号出力
       入力端子のSDI信号をそれぞれ出力端子にリクロック出力
       出力端子1は、入力端子の信号を切り換えてリクロック出力可能
  • LV5350-SER11 | Battery adapter: V-Mount
    Vマウントタイプのバッテリーアダプターです。
    * 工場オプション
    バッテリーアダプター LV5350-SER11
  • LV5350-SER12 | Battery adapter: QR-Gold
    QRゴールドマウントタイプのバッテリーアダプターです。
    * 工場オプション
    バッテリーアダプター LV5350-SER12
  • LV5350-SER20 | AUDIO表示機能
    リサージュ表示、サラウンド表示、ミュートやクリップエラー検出等が可能になります。各種解析表示も可能で、1つの SDI 信号から8ch、また は2つの SDI 信号から4ch ずつ、同時に表示できます。
    • エンべデッド音声
      SMPTE ST 299,SMPTE ST 272 48kHz / 24bit / L-PCM
      ※同期条件として、①映像信号に同期していること②サイマル表示時はSDI 信号がすべて同期していることが必要です。

      オーディオ表示
      リップシンク

      リップシンク
  • LV5350-SER21 | 日本語字幕, EIA-608, 708, TELETEXT
    • クローズドキャプション表示機能
      SDI信号に重畳されたCEA-608、CEA-708クローズドキャプション、テレテキスト、OP47サブタイトルのデコード表示ができます。
    • 日本語字幕簡易表示機能
      ピクチャー画面上に日本語字幕を簡易表示できます。(4K、HD、SD、アナログ、携帯字幕を選択して表示します。言語1、2 を選択)
      対応規格 ARIB STD-B37 ショートフォームデータ
  • LV5350-SER22 | CIEチャート表示機能
    ITU-R BT.601、ITU-R BT.709、ITU-RBT.2020 カラリメトリに対応した色度図表示機能です。表示モードは、CIE 1931(xy表示)とCIE 1976(u’v’表示)に対応しています。CIEEチャート表示機能は、2つの色域を表示できますので、BT.2020に対応した機材を使用して BT.709の色域に抑えたい場合や、BT.709の色域を超えるコンテンツの確認に使用することができます。

    色度図表示

    色度図表示
  • LV5350-SER23 | HDR測定機能

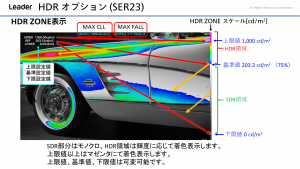

    ITU-R BT.2100で規定されているHLGやPQのほか、S-Log3に対応したHDR信号のレベル監視やOOTFを考慮したディスプレイにおける想定輝度(cd/m2)でのレベル管理ができます。映像信号波形表示はIREスケールに加えたHDRスケールに対応し、シネゾーン表示では、SDR領域をモノクロ、HDR領域を明るさに応じた色で表示することで、HDR領域の輝度分布を容易に確認できます。
    • HDR ゾーン表示
      SDR 領域をモノクロ、HDR 領域を明るさに応じた着色をすることで、HDR 領域の輝度分布を容易に確認することができます。
    • HDR スケール
      WFM やヒストグラムをHDR スケールに対応させることで、シーンリニア時の明るさで映像を管理することができます。
    • HDR波形表示
    • HDR測定ポイント
      測定ポイントの十字カーソルは自由に移動でき、最大3ポイントまで同時に測定可能です。
    • 対応規格
      ITV-R2100(HLG; Hybrid Log Gamma、PQ カーブ)、S-Log3、C-Log、Log-C
    • 対応フォーマット
      SD-SDI を除く全フォーマットに対応しています。

      HDR ZONE表示

      HDR波形表示

      HDRカーソル測定





  • LV5350-SER24 | SDI信号発生機能
    SDI信号発生機能は、HD-SDIから12G-SDIまで対応できます。パターンはHDマルチフォーマットカラーバーや4Kマルチフォーマットカラーバー、任意のレベルを指定できるフラットフィールドパターンが選択でき、ムービングボックスのオーバーレイやエンベデッド音声の多重にも対応しています。
    なお、12G-SDI及び6G-SDIのSDI信号発生機能は4Kオプションが必要です。(LV5350-SER28)
    SDI出力端子2から出力設定により出力されます。
    • 出力パターン
      100%カラーバー、75%カラーバー、HD マルチフォーマットカラーバー(*1)、4K マルチフォーマットカラーバー(*1)、カラーラスター、ガンマ、クロスハッチ、10 ステップ、リミットランプ、チェックフィールド、リップシンクパターン(LV5350-SER20が必要)、HDR カラーバー(LV5350-SER23が必要) (*1)
    • スクロール(*2)
      ・方向 :8方向 (上下左右とその組み合わせ)
      ・スピード範囲と単位: 1フレーム(フィールド)あたり4~124ドット4ドット単位
    • ムービングボックス:ON/OFF
      ・色:WHITE,YELLOW,CYAN,GREEN,MAGENTA,RED,BLUE,BLACK
      ・スピード:1 ~ 3
    • エンベデッド音声
      ・重畳チャンネル数:最大16 チャンネル (*3)
      ・重畳のON/OFF :音声グループ単位でON/OFF
      ・音声レベル :-20dBFS、-18dBFS、0dBFS、Mute
      ・音声周波数:1kHz
      ・CRC エラー付加 :1 ライン目のY 系列に、誤ったCRC 値を挿入

    *1 水平1280/2048/4096 ピクセルフォーマットは設定できません。
    *2 スクロール、ムービングボックスは、どちらか一つがON にできます。
    *3 4096×2160 6G、2048×1080 3G-B-DL は8 チャンネルのみ多重


    出力パターン
  • LV5350-SER25 | フォーカスアシスト表示機能
    非線形超解像技術をベースに新しいアル ゴリズムを実現した、フォーカス検出機能です。従来、検出が難しかった低コントラストの映像でも、感度良くフォーカスを 検出できます。また、感度は映像シーンに合わせて、5段階から選択できます。

    フォーカスアシスト機能

    暗所でのフォーカスアシスト機能
  • LV5350-SER26 | カスタムレイアウト機能
    入力信号の映像信号波形、ベクトル波形、ピクチャーなど様々なアイテムをお好みのサイズで自由な位置にレイアウトすることができます。2つの入力信号を同時に表示することも、1つの入力信号を複数に表示することもできます。

    カスタムレイアウト機能

    カスタムレイアウト機能



  • LV5350-SER27 |タリー表示機能
    リモート端子によるタリー表示の高速切替えができます。
  • LV5350-SER28 | 4K 対応(12G-SDI/6G-SDI/3G-SDI Dual)
    6G-SDI のシングルリンク、12G-SDI のシングルリンク、4K 3G のデュアルリンクにより、4K 映像フォーマットのSDI 信号に対応します。
    * 12G-SDI及び6G-SDI入力は1CHのみです。
    • BT.2020/BT.709 対応ベクトルスコープスケール同時表示
      ベクトル表示では、BT.2020とBT.709カラーバーに対応したスケールを同時に表示できるため、UHDTV(ARIB STD-B66)カラーバーやHLGカラーバー(ARIB STD-B72)のベクトル座標が確認しやすくなります。BT.709スケールは、入力信号がHDで100%カラーバーのときにピークレベルが枠に合います。
    フォーマット対応表

    BT.2020対応ベクトルスコープ

    BT.709部分対応ベクトルスコープ

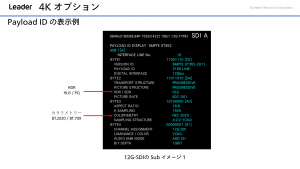

    Payload ID の表示

    4K データーダンプ
  • LV7290 | リモートコントローラー
    LV7290は対応機種を1ユニットで最大8台までイーサネットにより遠隔操作できます。接続する機種の組み合わせは自由です。
    対応機種:LV5900/LV5600/LV5350/LV5300/LV7600/LV7300/LV7390
    寸法: 482 (W) X 44 (H) X 110 (D) mm (突起物を除く)
    質量:1.2 kg

    LV7290

ビデオ

  • LV5350-SER23 | HDR測定機能
    HDRオプションの説明ビデオです。
    1. HDR ZONE DISPLAY
    2. ZONE DISPLAY上限設定値の可変
    3. HDR WAVEFORM DISPLAY

  • LV5350-SER26 | カスタムレイアウト機能
    レイアウトオプションの説明ビデオです。
    1. カスタムレイアウト
    2. エンハンスドレイアウト
    3. レイアウト例

カタログ
外観図
取扱説明書
ファームウェア
LV5600/LV5350/LV5300(A)/LV7600/LV7300 ファームウェア Ver.5.9
会員限定

一部技術情報のダウンロードには、My Leaderへのログインが必要になります。

アカウントをお持ちの方は以下よりログインを、お持ちでないの方は新規登録のうえご利用ください。
