波形モニター PHABRIX QxP
ST 2110、ST 2022-6 アナライザー、
モニタリング& ジェネレーター
25G-IP対応
高精細7インチタッチパネル
バッテリー駆動可能
波形モニター
PHABRIX QxP
- 概要
- オプション
- 資料・説明動画
- ダウンロード

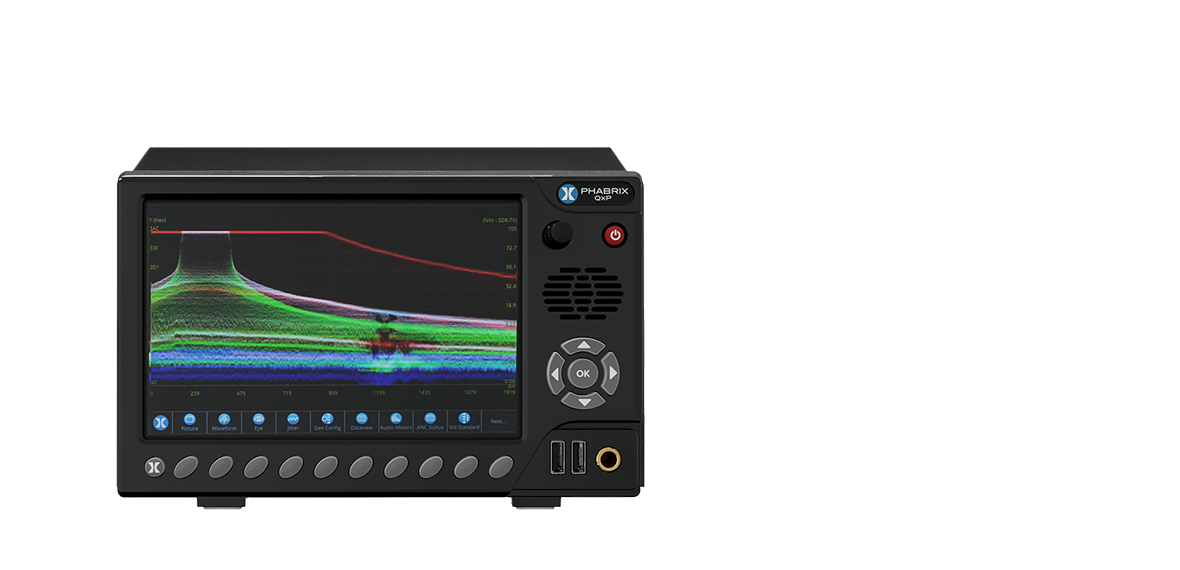

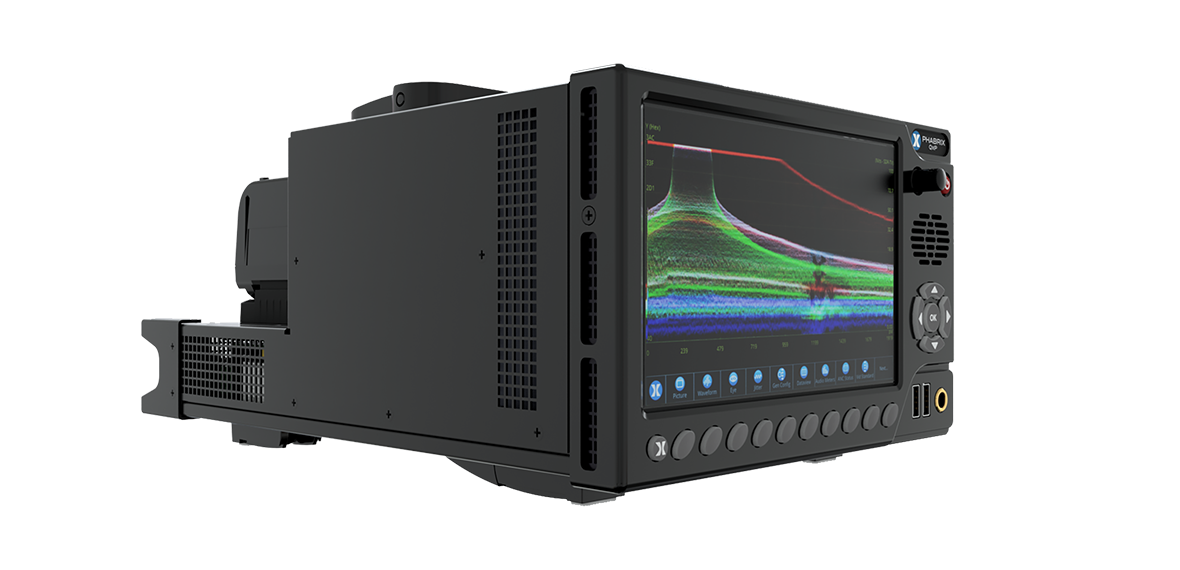

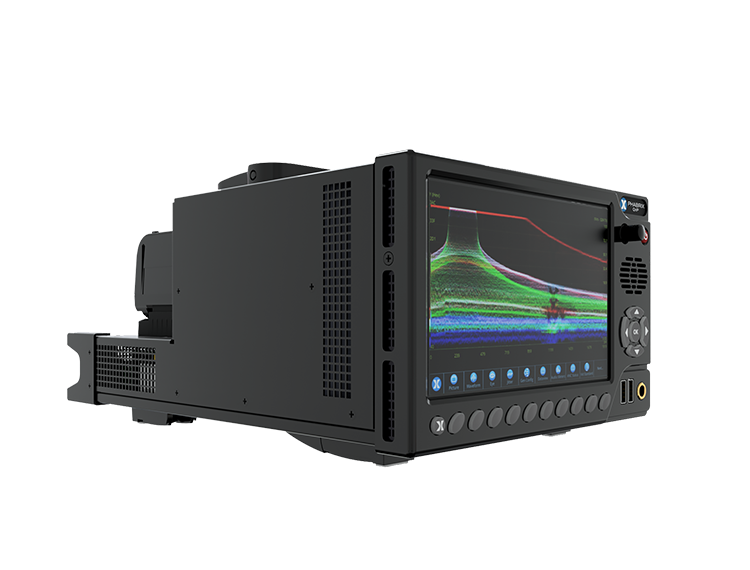

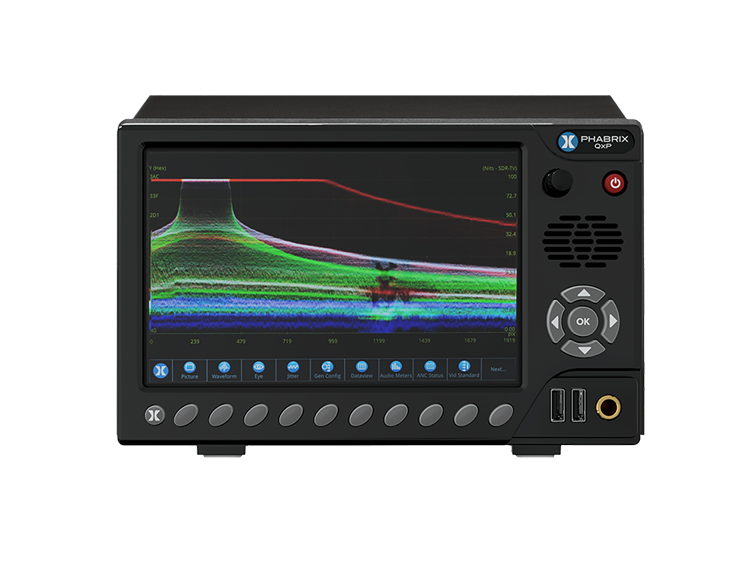

世界初!! 4K 25G-IP/12G-SDI ハイブリッド ポータブル 波形モニター（バッテリー駆動可能）
QxPは、25G-IPや12G-SDI信号の監視や測定を行うことができる高性能な製品です。標準仕様はIP入力に対応しており、SMPTE ST2110、ST2022-6、PTP、NMOSをサポートしております。ベースモデルの選択やオプションの追加によりSDI入力、4K IP、IPおよびSDI TSG、SDI EYE／JITTER解析、SDIストレス、HDR、PCAPなどから必要な機能をご使用できます。
QxPは、優れた利便性も備えています。電源はACとDCを採用し、業界標準のカメラ用バッテリーでの駆動も可能で、測定を可搬で行えます。表示部は、モニタリングしやすい高解像度の7インチモニターを搭載しています。外部HDMIモニターでの表示も可能です。最大16の測定ウインドウを同時に表示することができ、測定ウインドウは、表示サイズを1/16、1/4、フルサイズから選択して組み合わせが可能です。
特長
- 対応フォーマット
- IP SMPTE 2110/2022-7 over 10G IP
- IP SMPTE 2022-6 over 10G IP
- IP SMPTE 2110/2022-7/2022-6 over 25G IP
- 3G/1.5G-SDI
- 12G/6G/3G/1.5G-SDI UHD
- UHD over 25G IP
- SMPTE ST 2110 / 2022-7 / 2022-6 over 10G / 25G IP対応
- 冗長化、ビデオ、オーディオ、アンシラリーの監視
- SIPS、PTPステータス表示
- ST 2110-30 レベルC
- NMOS対応
- SMPTE ST 2110 分析
- エンジニア支援のためのST 2110 分析とデバッグのためのツール
- パケットタイミングインターバルを最大4つのIPを同時に測定
- ST 2110-21 Cinst / VRX 測定
- ビデオ、オーディオ、ANC、PTPのタイミング測定
- SMPTE ST2110 / ST2022-6のIP 信号発生器
- ST 2110-20: 2K/HD, 4K/UHD ビデオジェネレータ(422/444, CbCr/RBG, 10/12ビット)
- ST 2110-40: 1 x ANCフロージェネレーター
- TIFF画像の取り込み
- SDIストレスツール
- TSGのPRBS-7、9、15、23、31の出力
- TSGのSDI振幅の変更
- TSGのジッタ周波数、振幅、およびタイプの変更
- TSGのプリエンファシス、立ち上がり/立ち下がり時間の変更
- PRBS累積受信データとPRBSタイプの表示
- ビットエラーレート（BER）ビデオ、オーディオ、ANC、PTPのタイミング測定
- HDR/WCGの生成、分析
- BT.709/BT.2020/BT.2100 HLG/BT.2100 PQ/Sony Slog-3/SR Live をサポート
- CIEチャート、波形、ベクトル機能
- HDRヒートマップ
- 高精細7インチタッチパネルを採用（1920×1200）
- 電源︓AC（90〜264V） / DC（10〜18V）/バッテリー
- バッテリーマウント標準搭載
Vマウント、Gマウント(QRゴールドマウント)から、ベースモデルを選択できます。 - ベースモデル一覧
| バッテリーマウント | 製品型番 | 対応規格 |
|---|---|---|
| Vマウント | PHQXP-V | IP 10GbE |
| PHQXP01-3G-V | IP 10GbE 、SDI(3G/HD/SD) | |
| PHQXP01E-3G-V | IP 10GbE 、SDI(3G/HD/SD)、EYE | |
| G マウント (QRゴールドマウント) |
PHQXP-G | IP 10GbE |
| PHQXP01-3G-G | IP 10GbE 、SDI(3G/HD/SD) | |
| PHQXP01E-3G-G | IP 10GbE 、SDI(3G/HD/SD)、EYE |
機能紹介ビデオリンク
背面パネル
※ ハンドルはオプションです。
| 分類 | 型番 | 概要 |
|---|---|---|
|
QxPベースユニット |
PHQXP-V | QxP 3U HD/2K 10G IP波形モニター |
| PHQXP01-3G-V | QxP 3U HD/2K 10G IP/SDI波形モニター | |
| PHQXP01E-3G-V | QxP 3U HD/2K 10G IP/SDI波形モニター Eye & Jitter 付き | |
| QxPベースユニット G マウント (QRゴールドマウント) |
PHQXP-G | QxP 3U HD/2K 10G IP波形モニター |
| PHQXP01-3G-G | QxP 3U HD/2K 10G IP/SDI波形モニター | |
| PHQXP01E-3G-G | QxP 3U HD/2K 10G IP/SDI波形モニター Eye & Jitter 付き | |
| QxPハードウェアオプション | PHQXPM-01 | SDI測定追加、PHQXPをPHQXP01-3Gへアップグレード (引取改造) |
| PHQXPM-01E | Eye & Jitter 測定追加、PHQXP01-3GをPHQXP01E-3Gへアップグレード (引取改造) | |
| QxP SDIオプション | PHQXPO-SDI-STRESS | SDIストレステストツールセット (PHQXP01E-3G 本体とPHQXPO-UHD、PHQXPO-GENが必要) |
| PHSFP-RT12-1310 | SFP+ optical SDI トランシーバー 12G/6G/3G/HD-SDI Single mode LC (10km), Non-MSA, Tx 1310nm, Rx 1260-1620nm |
|
| QxP SDI/IPソフトウェアオプション | PHQXPO-DOLBY | Dolby E デコード、解析 |
| PHQXPO-GEN | オーディオ/ビデオ ジェネレーター (SDI、ST 2022-6、ST 2110) PHQXPは、IPのみ対応 |
|
| PHQXPO-UHD | IPとSDIの両方のUHD / 4K対応ライセンス(HD / 2K拡張モードフォーマットを含む) PHQXPは、IPのみ対応 |
|
| PHQXPO-EUHD | ST 2110 IP専用 拡張UHDフォーマット(PHQXPO-UHDが必要) | |
| PHQXPO-HDR | HDR/WCG対応、CIE 1931チャート、HDRヒートマップ表示 | |
| QxP IPオプション | PHQXPO-IP-25G | 25G IP (ST 2110 ) 対応ライセンス ※別途、PHSFP-25G-SR または PHSFP-25G-LRが2個必要です。 |
| PHQXPO-IP-MEAS | IPネットワークトラフィック測定 | |
| PHQXPO-IP-PCAP | 10G/25G パケットキャプチャー(最大4GB) | |
| PHQXPO-IP-NGT | パケット間隔プロファイルジェネレーター(PHQXPO-GEN が必要) | |
| PHSFP-10GE-SR | 10GBASE-SRイーサネット短距離SFP+ 850nm、300m、マルチモードトランシーバー | |
| PHSFP-10GE-LR | 10GBASE-LRイーサネット長距離SFP+ 1310nm、10km、シングルモードトランシーバー | |
| PHSFP-25GE-SR | 25GBASE-SRイーサネット短距離SFP28、850nm、100m、マルチモードトランシーバー | |
| PHSFP-25GE-LR | 25GBASE-LRイーサネット長距離SFP28、1310nm、10km、シングルモードトランシーバー | |
| テストケーブル | PHQXC-1 | 12G-SDI対応テストケーブル (BNC-BNC 1m) |
| ラックマウント | PHQXK7 | 19インチラック用ラックマウント(QxP 1台取付) |
| PHQXK8 | 19インチラック用ラックマウント(QxP 2台取付) | |
| PHQXK9 | QxPデスクトップキット(ハンドル) |
