PHABRIX SxA

3G-SDI、HD-SDI、SD-SDIとAES/EBUデジタルオーディオ対応したポータブルタイプ
ビデオ試験信号ジェネレーター/モニター/アナライザーを搭載

  1. SxA PHABRIX
PHABRIX SxA
  • 概要
  • オプション
  • ダウンロード

SxAは、世界初の3G-SDI、HD-SDI、SD-SDIフォーマットに対応し、ビデオ信号発生器・波形モニター・アナライザー機能を持ったハンドヘルド型テスト&メジャメント機器です。

実用的な4.3インチ16:9 TFT液晶モニターを採用し、直感的な操作で判りやすいメニューのデザインとなっています。プロフェッショナルな放送機器関連技術者のお役に立ちます。

SxAは、3G-SDI、HD-SDI、SD-SDIフォーマットをサポートし、さらにAES/EBUのデジタルオーディオのテストとモニタリングも可能です。これだけの機能を持ったポータブルな製品は、世界初です。

約32種類のテストパターンやユーザーパターンを使用できます。本体動作は、内蔵バッテリーまたはACアダプターで使用できるので、スタジオや野外撮影、メーカーの工場内で使用できます。

ゲンロック機能は、2値(ブラックバースト) / 3値そして入力のSDI信号にロックします。

16チャンネルのエンベデッド・オーディオに対応しています。
SxAは、AES信号の出力端子と入力端子を装備していますので、AES/EBUデジタルオーディオ信号の信号発生器としてまた、モニタリング(メーター表示やスピーカーでモニター)として使用できます。

内蔵のUSBやリモート操作用のイーサネットの接続で、SxAはビデオ/オーディオのテスト信号発生器と波形モニタリングを可能にしたポータブル機器です。

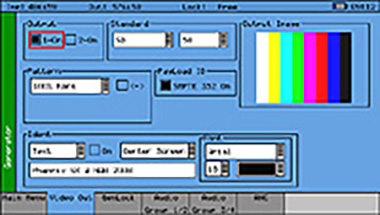

3G-SDI対応 ビデオジェネレーター

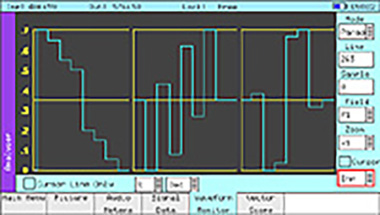

波形モニター

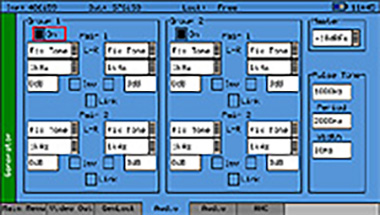

オーディオジェネレーター

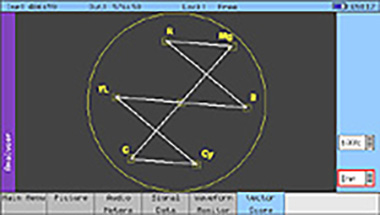

ベクトルスコープ

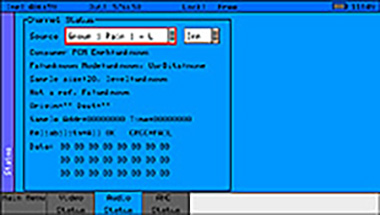

オーディオステータス

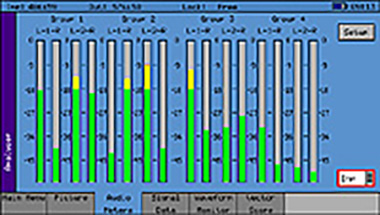

オーディオモニター

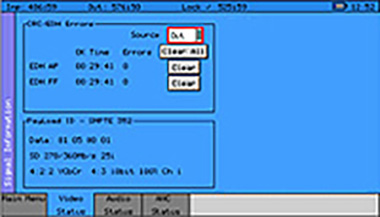

ビデオステータス
ピクチャーモニター

特長

  • オールインワン;信号発生器 / 波形モニター / アナライザー
  • 3G-SDI、HD-SDI、SD-SDI、AES
  • 16:9 TFTカラー液晶のピクチャーモニター
  • 簡単で容易な本体操作
  • 約32種類のビデオ/テストパターンを標準装備
    カラーバー、マルチフォーマットカラーバー、チェックフィールド、他
  • ムービングゾーンプレートのパターンを標準装備
  • テキスト文字やロゴマークをビデオ信号に挿入可能
  • 最大16チャンネルのエンベデッド
  • オーディオ信号の出力
  • ゲンロックは、ブラックバースト信号/3値同期信号/入力のSDI信号にロック
  • 16チャンネルのエンベデッド
  • オーディオ信号のメーター表示
  • 波形モニター
  • ベクトルスコープ
  • イーサネットを利用したリモート動作
  • リチウムバッテリーまたはACアダプターによる動作

対応規格

型番 概要 説明
PHSXOS コマンド・スクリプト 試験時に本体の動作手順を作成・保存と印刷レポート作成
PHSXOR 拡張リモート・コントロール対応 PCからTCP/IP経由でリモートコントロール
PHSXOSD データ・ディスプレイ SDIストリームのデータ・ダンプを表示
H-ANC、V-ANCのステータス表示
PHSXOVNC アンシラリー・ステータス H-ANC、V-ANCのステータス表示
PHSXOF 拡張フォーマット+2Kフォーマット対応 4:2:2 YUV、4:4:4 RGBの追加
SMPTE428-9 D-Cinema、SMPTE ST 2048-2:2011の対応
PHSXOZ プログラマブル・ゾーンプレート ゾーンプレート・パターンのパラメータ制御
PHSXOBD-DAG ドルビー・アナライザー・ジェネレーター Doby E/D/D+サポート
PHSXO-ENG エンジニアリングパッケージ PHSXOS、PHSXOSD、PHSXOR、PHSXOZ、PHSXOF、PHSXOVNC、PHSXOBD-DAG
のパッケージでの値引き
