PHABRIX SxD

3G-SDIのデュアルリンク、HD-SDI、SD-SDIフォーマットに対応したポータブルタイプ
ビデオ試験信号ジェネレーター/モニター/アナライザーを搭載

  1. SxD PHABRIX
PHABRIX SxD
  • 概要
  • オプション
  • ダウンロード

SxDは、世界初の3G-SDIのデュアルリンク、HD-SDI、SD-SDIフォーマットに対応し、ビデオ信号発生器・波形モニター・アナライザー機能を持ったハンドヘルド型テスト&メジャメント機器です。

実用的な4.3インチ16:9 TFT液晶モニターを採用し、直感的な操作で判りやすいメニューのデザインとなっているので、デュアルストリームを必要としているプロフェッショナルな放送機器関連の技術者のお役に立ちます。

SxDは、3G-SDI, HD-SDI, SD-SDIフォーマットにさらに、2本の1.5 GbpsのSDIストリームで伝送するデュアルリンクフォーマットにも対応しています。

約32種類のテストパターンやユーザーパターンを使用できます。本体動作は、内蔵バッテリーまたはACアダプターで使用できるので、スタジオや野外撮影、メーカーの工場内で使用できます。

ゲンロック機能は、2値(ブラックバースト) / 3値そして入力のSDI信号にロックします。

16チャンネルのエンベデッド・オーディオに対応しています。

内蔵のUSBやリモート操作用のイーサネットの接続で、SxDはビデオ/オーディオのテスト信号発生器と波形モニタリングを可能にしたポータブル機器です。

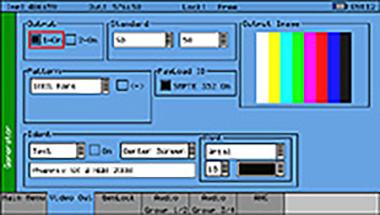

3G-SDI対応 ビデオジェネレーター

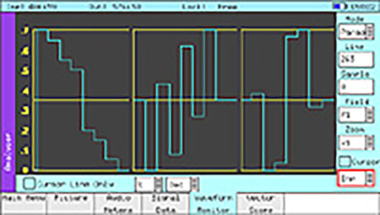

波形モニター
オーディオジェネレーター

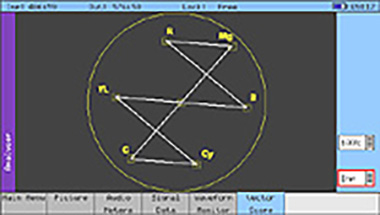

ベクトルスコープ

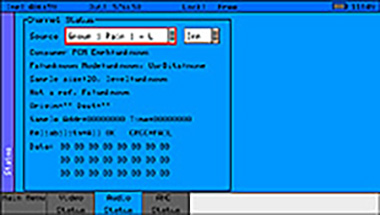

オーディオステータス

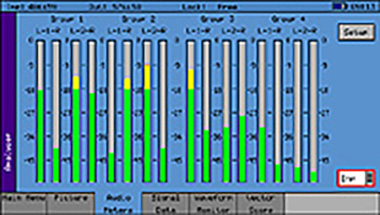

オーディオモニター

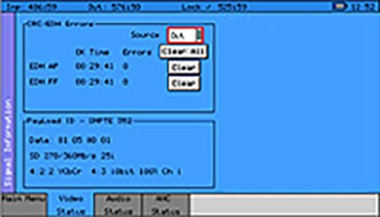

ビデオステータス

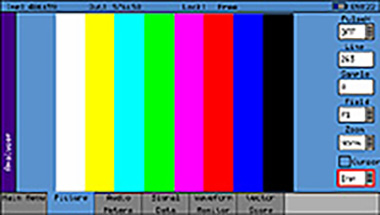

ピクチャーモニター

特長

  • オールインワン;信号発生器 / 波形モニター / アナライザー
  • デュアルリンク、3G-SDI、HD-SDI、SD-SDIフォーマット対応
  • 16:9 TFTカラー液晶のピクチャーモニター
  • 簡単で容易な本体操作
  • 約32種類のビデオ/テストパターンを標準装備
    カラーバー、マルチフォーマットカラーバー、チェックフィールド、他
  • ムービングゾーンプレートのパターンを標準装備
  • テキスト文字やロゴマークをビデオ信号に挿入可能
  • 最大16チャンネルのエンベッデッド・オーディオ信号の出力
  • ゲンロックは、ブラックバースト信号/3値同期信号/入力のSDI信号にロック
  • 最大16チャンネルのエンベデッド・オーディオ信号のメーター表示
  • 波形モニター
  • ベクトルスコープ
  • イーサネットを利用したリモート動作
  • リチウムバッテリーまたはACアダプターによる動作

対応規格

型番 概要 説明
PHSXOS コマンド・スクリプト 試験時に本体の動作手順を作成・保存と印刷レポート作成
PHSXOR 拡張リモート・コントロール対応 PCからTCP/IP経由でリモートコントロール
PHSXOSD データ・ディスプレイ SDIストリームのデータ・ダンプを表示
H-ANC、V-ANCのステータス表示
PHSXOVNC アンシラリー・ステータス H-ANC、V-ANCのステータス表示
PHSXOZ プログラマブル・ゾーンプレート ゾーンプレート・パターンのパラメータ制御
PHSXOBD-DAG ドルビー・アナライザー・ジェネレーター Doby E/D/D+サポート
PHSXO-ENG エンジニアリングパッケージ PHSXOS、PHSXOSD、PHSXOR、PHSXOZ、PHSXOF、PHSXOVNC、PHSXOBD-DAG
のパッケージでの値引き
