PHABRIX SxE

3G-SDI、HD-SDIおよびSD-SDIのアイパターンとジッター測定が可能なポータブルタイプ
ビデオ試験信号ジェネレーター/モニター/アナライザーを搭載

  1. SxE PHABRIX
PHABRIX SxE
  • 概要
  • オプション
  • ダウンロード

SxEは、新しい技術を取り入れた次世代のハンドヘルド型テスト&メジャメント機器です。放送関連やプロフェッショナル機器メーカーのお客様から要求のある、アイパターンやジッター測定の可能なモデルです。

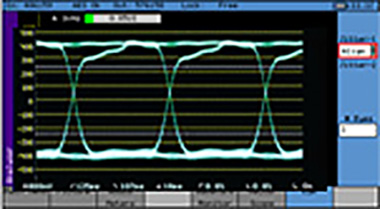

SxEの3G-SDIにおけるアイパターン測定は、ハイエンドなプロフェッショナル機器の試験や評価に役立ちますし、HD-SDIそれとSD-SDIのアイパターン測定も可能です。また、ジッター値測定は、重要な要求項目になっています。高速なシリアル伝送における設計や運営において、SxEを使用することで、SMPTE規格に適合しているか、すなわち「goまたはno-go」のテストを行うことができます。

SxEは、高価なベンチタイプの機器に匹敵するくらいの機能と性能を有しています。

SxEの直感的なインタフェースと論理的な作業の流れから、プロフェッショナルな開発者が、ボードのテストツールとして素早い仕事ができます。

16チャンネルのエンベデッド・オーディオに対応しています。

SxEは、AES信号の出力端子と入力端子を装備していますので、AES/EBUデジタルオーディオ信号の信号発生器としてまた、モニタリング(メーター表示やスピーカーでモニター)として使用できます。

仕事のフィードバックがスムーズです。標準のアイパターン測定とオプション追加によるジッター測定で、フィルタの周波数選択やTimingとAlimentジッタの同時測定を4.3インチのカラーTFT液晶モニターで確認できます。

3G-SDI対応 ビデオジェネレーター

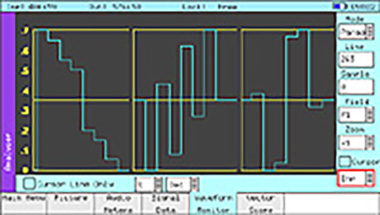

波形モニター

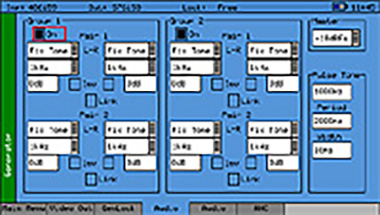

オーディオジェネレーター

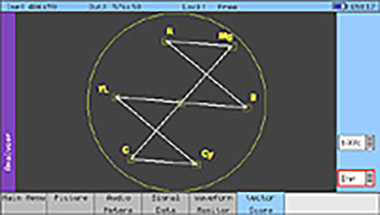

ベクトルスコープ

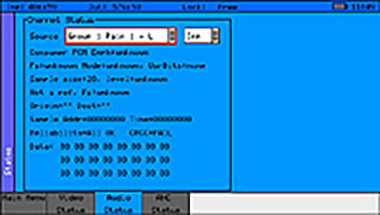

オーディオステータス

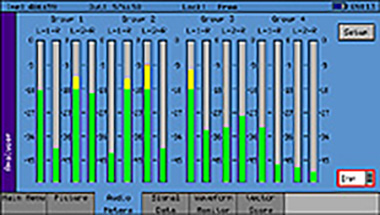

オーディオモニター

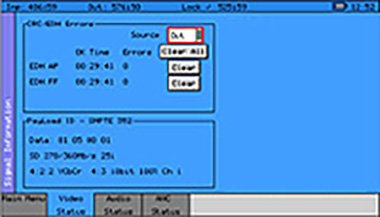

ビデオステータス

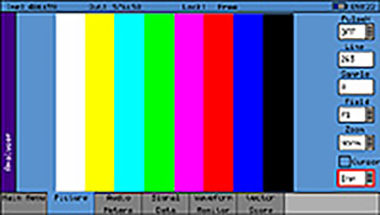

ピクチャーモニター

特長

  • オールインワン;信号発生器 / 波形モニター / アナライザー
  • アイパターン測定機能
  • ジッター値測定機能
  • 3G-SDI、HD-SDI、SD-SDI、AES
  • 16:9 TFTカラー液晶のピクチャーモニター
  • 簡単で容易な本体操作
  • 約32種類のビデオ/テストパターンを標準装備
    カラーバー、マルチフォーマットカラーバー、チェックフィールド、他
  • ムービングゾーンプレートのパターンを標準装備
  • テキスト文字やロゴマークをビデオ信号に挿入可能
  • 最大16チャンネルのエンベデッド
  • オーディオ信号の出力
  • ゲンロックは、ブラックバースト信号/3値同期信号/入力のSDI信号にロック
  • 16チャンネルのエンベデッド
  • オーディオ信号のメーター表示
  • 波形モニター
  • ベクトルスコープ
  • イーサネットによるリモートコントロール
  • リチウムバッテリーまたはACアダプターによる動作

対応規格

型番 概要 説明
PHSXOS コマンド・スクリプト 試験時に本体の動作手順を作成・保存と印刷レポート作成
PHSXOR 拡張リモート・コントロール対応 PCからTCP/IP経由でリモートコントロール
PHSXOSD データ・ディスプレイ SDIストリームのデータ・ダンプを表示
H-ANC、V-ANCのステータス表示
PHSXOVNC アンシラリー・ステータス H-ANC、V-ANCのステータス表示
PHSXOF 拡張フォーマット+2Kフォーマット対応 4:2:2 YUV、4:4:4 RGBの追加
SMPTE428-9 D-Cinema、SMPTE ST 2048-2:2011の対応
PHSXOZ プログラマブル・ゾーンプレート ゾーンプレート・パターンのパラメータ制御
PHSXOBD-DAG ドルビー・アナライザー・ジェネレーター Doby E/D/D+サポート
PHSXOEA 拡張アイパターン、ジッター アイパターン、ジッターの解析機能の追加
PHSXO-ENG エンジニアリングパッケージ PHSXOS、PHSXOSD、PHSXOR、PHSXOZ、PHSXOF、PHSXOVNC、PHSXOBD-DAG
のパッケージでの値引き
