  1. LT 4611 シンクジェネレーター
シンクジェネレーター LT 4611
  • 概要
  • オプション
  • 資料・説明動画
  • ダウンロード

LT4611は、外部からのアナログビデオ同期信号に対応したゲンロックの他、GPS、BDS、PTP、CW、内部基準信号に同期した運転が可能な1Uフルラックサイズのシンクジェネレーターです。アナログビデオ同期信号、AES/EUBデジタルオーディオ出力やワードクロック、タイムコードに対応しており、3G/HD/SD-SDI出力、4Kおよび8Kに対応した12G-SDI出力も可能です。また、PTPはグランドマスター機能やPTPスレーブ機能に対応しおり、システムに応じて最適な同期系の管理ができます。
ゲンロック機能は入力したアナログビデオ同期信号に異常が発生した際に位相を保持するSTAY IN SYNC機能を搭載しており、電源ユニットは二重化した冗長運転を行いますので、信頼性の高いシステム構築が可能です。
LT4611は、LT4610の標準仕様からSDI出力機能、オーディオ出力機能、アナログ同期信号出力6系統のうち3系統をオプションにして、標準機能をスリム化しました。必要に応じて機能を追加でき、目的にあった仕様で構成を組めます。

特長

  • ゲンロック機能
    アナログビデオ同期信号であるブラックバースト信号、および3値同期信号を入力して、各出力信号を同期させることができます。
    フィールドリファレンスパルス付きブラックバースト信号、および10フィールドID付きのNTSCブラックバースト信号にも対応しています。
  • ステイインシンクとスローロック機能
    ゲンロック入力に異常が発生した場合に備え、ステイインシンク機能を搭載しています。さらに、ステイインシンクから再度ゲンロックをさせる際に発生するショックを軽減するスローロック機能を搭載しており、きわめて安定な同期システムが実現できます。
  • アナログビデオ同期信号出力
    アナログビデオ同期信号を最大6系統出力することができます。それぞれの出力は独立してブラックバースト信号、および3値同期信号の設定や位相を可変できます。
    フィールドリファレンスパルス付きブラックバースト信号、および10フィールドID付きのNTSCブラックバースト信号にも対応しています。
  • GPS/BDS同期
    GNSSアンテナを接続することで、GPS、BDSから得られる周波数と時刻にロックして各信号を生成し出力できます。
  • PTP
    PTPはグランドマスター機能やPTPスレーブ機能に対応しおりPTP、GPS、アナログBBやインターナルから基準を選択が可能です。
  • タイムコード入出力
    内部時刻、GPS、LTC、VITCの時刻情報をもとに、LTC出力やSDI信号出力にATC(LTC)を多重したり、アナログビデオ同期信号出力にVITCを多重したりして出力することができます。
  • トリプルレートSDI対応
    SDI信号出力は、3G‐SDI (レベルA、レベルB)、HD‐SDI (デュアルリンク含む)、およびSD‐SDIに対応しています。SDI信号出力端子は独立2系統の出力を備えており、フォーマットやパターン、位相をそれぞれ設定できます。
    パターンは各種カラーバー、ラスターパターン、ブラックパーン、フラットフィールドに対応しております。
  • リップシンクパターン
    映像と音声が同期したリップシンクパターンを出力します。当社LV5600等、リップシンク測定機能を実装した波形モニターをご使用頂く事により、SDI信号伝送上の映像と音声のズレを測定できます。
  • 12G-SDI対応
    12G-SDI、3G-SDI(レベルA、レベルB)、HD-SDI(デュアルリンク含む)、およびSD-SDIに対応した4系統のSDI信号出力をオプションで追加できます。更にソフトウェアオプションを組み合わせることにより8K映像信号に対応します。
  • エンベデッドオーディオの重畳
    3G‐SDIレベルBのときは32ch (ストリーム1、ストリーム2:各4ch×4グループ)、3G-SDIレベルA、HD‐SDI、またはSD‐SDIのときは16ch (4ch×4グループ)のエンベデッドオーディオを重畳できます。周波数やレベルなどは、チャンネルごとに設定できます。
  • AES/EBU信号出力
    ビデオ信号に同期したサンプリング周波数48kHzのAES/EBU信号を1系統出力できます。また、ミュート状態のAES/EBU信号出力も1系統備えています。
  • ワードクロック信号出力
    ビデオ信号に同期した48kHzのワードクロック信号を1系統出力できます。
  • リアルタイムクロック
    リアルタイムクロックはバッテリーでバックアップしています。電源をオンオフしても日時を再設定する必要がありません。
  • イーサーネット
    SNMPをサポートしています。異常を検知したときにアラームを発報します。またHTTPによる本器のコントロールもできます。
  • プリセットメモリー機能
    プリセットを内部に最大10種類保存できます。運用に便利な登録済みのプリセットを呼び出し、いつも同じ設定で起動することもできます。
  • 外部メモリー対応
    フロントパネルからUSBメモリーを使用して、ロゴデータやプリセットデータの書き込み、保存ができます。
  • 二重化電源
    電源を2個内蔵した二重化電源になっています。電源ユニット異常時は、本体パネル面にアラーム表示するほか、SNMPでアラームを発報もできます。
  • ウェブブラウザー
    ETHERNETを使用してPC上の汎用ウェブブラウザーから、本器をコントロールできます。

背面図

  • ハードウェアオプション一覧
    型番 機種名
    LT4610-SER01 GPS/TC
    LT4610-SER02 12G-SDI (4K) 対応
    LT4610-SER03 PTP
    LT4610-SER04 GPS/BDS/TC

  • ソフトウェアオプション一覧
    型番 機種名
    LT4611-SER21 SYNC 3 OUT ADD
    LT4611-SER22 SDI OUTPUTS
    LT4611-SER23 AUDIO OUTPUTS
    LT4611-SER24 12G-SDI (8K) 対応
  • LT4610SER01 | GPS/TCオプション
    本オプションを実装することによって、GPSから得られる周波数と時刻にロックするGPSロック機能と、10MHz CWロック機能、およびタイムコードジェネレーター機能を追加できます。
    • GPS同期
      GPSアンテナを接続することで、GPSから得られる周波数と時刻にロックして各信号を生成し出力できます。GPS信号やCW信号が無信号になったときに出力信号の位相と周波数を保持するホールドオーバー機能を備えています。
    • タイムコード入出力
      タイムコードジェネレーターは、内部時刻情報によるフリーランのほか、GPS、LTC、VITCの時刻情報をもとに、SDI信号出力にATC(LTC)を多重したり、アナログビデオ同期信号出力にVITCを多重したりして出力することができます。
    • CW入出力
      CW入出力端子は、10MHz CWを入力できるほか、10MHz CWまたは1PPSを選択して出力できます。
    • LTC入出力
      LTC入出力端子は、LTC 1入力、LTC 3出力のほかに、2系統のアラームを出力できます。
  • LT4610SER02 | 12G-SDIオプションLT4611に12G-SDI(4K)、3G-SDI、HD-SDI、SD-SDIの信号発生器を追加する機能になります。SDI信号出力は4出力、カラーバーなどのテストパターン出力に加えて、IDキャラクター、セーフティエリアマーカー、エンベデットオーディオの重畳が可能です。
    • 12G-SDI 4K対応
      SDI信号出力は、12G-SDI、3G-SDI(レベルA、レベルB)、HD-SDI(デュアルリンク含む)、およびSD-SDIに対応しており、SDI信号出力端子を4出力備えております。フォーマットは4出力共通になりますが、パターンや位相をそれぞれ設定できます。(ただし、3G-SDIレベルBとHDデュアルリンクは2系統のみ)
    • IDキャラクターの重畳
      画面上任意の位置にIDキャラクターを重畳できます。さらにフリーズ状態の確認用として、点滅表示ができます。
    • ロゴマークの重畳
      画面上任意の位置に320(dot)×240(line)のサイズ(QVGAサイズ)で、ビットマップから4階調のモノクロデータに変換したロゴマークを重畳できます。
    • セーフティエリアマーカー
      画面上に90%、80%のセーフティエリアマーカーを重畳できるほか、3G-SDI、HD-SDIでは4:3アスペクトマーカーを重畳できます。
    • パターンスクロール
      パターンを8方向にスクロールさせる機能を備えています。また、スピードも可変できます。
    • ムービングBOX
      画面上で移動するBOXを重畳できます。色 及び サイズ、移動速度を可変できます。
    • リップシンク
      映像と音声が同期したリップシンクパターンを出力します。弊社LV5770A等、リップシンク測定機能を実装した波形モニターをご使用頂く事により、SDI信号伝送上の映像と音声のズレを正確に測定できます。
    • ユーザーパターン出力
      SD、HD(2K)、4Kのユーザーパターンを表示することができます。
    • エンベデットオーディオの重畳
      12G-SDI、3G-SDI、HD-SDI、SD-SDIで16ch(4ch×4グループ)のエンベデットオーディオを重畳できます。周波数やレベルなどは、チャンネルごとに設定できます。
  • LT4610SER03 | PTPオプション
    PTP(IEEE 1588)に対応するオプションです。LT4610SER01(GPSオプション)との併用、または単体でのグランドマスターとして使用が可能です。
    • PTPグランドマスター機能
      IEEE1588-2008で規定されているPrecision Time Protocolに対応し、PTPグランドマスターとして動作します。プロファイルはSMPTE ST 2059、AES67、Generalに対応しています。PTPの時刻源は内蔵時計やGPSから取得します。
    • PTPスレーブ機能
      システム上に上位PTPグランドマスターが存在する場合は、PTPスレーブとして動作しながら、更に下位デバイスに対してマスターとして動作できます。
    • 10GbE対応
      RJ-45端子に加えて、別売の10GbE SFP+モジュールを使用できます。
  • LT4610SER04 | GPS/BDS/TCオプション
    LT4610SER04 は、LT4610 SYNC GENERATORに追加して、GPS、BDSに対応するオプションです。
    • GPS/BDS同期
      GNSSアンテナを接続することで、GPS、BDSから得られる周波数と時刻にロックして各信号を生成し出力できます。

    その他の機能はLT4610SER01と同じです。LT4610SER01とLT4610SER04は同時に実装できません。

  • LT4611SER21 | SYNC 3 OUT ADDオプション
    • アナログ同期信号3出力追加
      LT4611標準品の3出力に、アナログビデオ同期信号を3系統追加できます。フィールドリファレンスパルス付きNTSC/PALブラックバースト信号、および10フィールドID付きのNTSCブラックバースト信号にも対応できます。
    • 独立位相可変
      全てのアナログビデオ同期信号出力は位相を可変することができます。
  • LT4611SER22 | SDI OUTPUTオプション
    • トリプルレートSDI対応
      SDI信号出力は、3G-SDI(レベルA、レベルB)、HD-SDI(デュアルリンク含む)、およびSD-SDIに対応しています。SDI信号出力端子は独立2系統の出力を備えており、パターンや位相をそれぞれ設定できます。
      ただし、3G-SDIレベルBとHDデュアルリンクは1系統のみになります。
    • IDキャラクターの重畳
      画面上任意の位置にIDキャラクターを重畳できます。さらにフリーズ状態の確認用として、横スクロールまたは点滅表示ができます。
    • ロゴマークの重畳
      画面上任意の位置に320(dot)×240(line)のサイズ(QVGAサイズ)で、ビットマップから4階調のモノクロデータに変換したロゴマークを重畳できます。
    • セーフティエリアマーカー
      画面上に90%、80%のセーフティエリアマーカーを重畳できるほか、3G-SDI、HD-SDIでは4:3アスペクトマーカーを重畳できます。
    • パターンスクロール
      パターンを8方向にスクロールさせる機能を備えています。移動速度も可変できます。
    • エンベデッドオーディオの重畳
      3G-SDIレベルBのときは32ch(リンクA、リンクB: 各4ch×4グループ)、3G-SDIレベルA、HD-SDI、またはSD-SDIのときは16ch(4ch×4グループ)のエンベデッドオーディオを重畳できます。周波数やレベルなどは、チャンネルごとに設定できます。
    • リップシンクパターン
      映像と音声が同期したリップシンクパターンを出力します。弊社LV5600等、リップシンク測定機能を実装した波形モニターをご使用頂く事により、SDI信号伝送上の映像と音声のズレを測定できます。
  • LT4611SER23 | AUDIO OUTPUTオプション
    ビデオ信号に同期したサンプリング周波数48kHzのAES/EBU信号を1系統出力できます。そのほか、ミュートした状態のAES/EBU信号出力も1系統備えています。
  • LT4611SER24 | 12G-SDI 8K出力オプション
    LT 4610SER02に12G-SDI 8K出力を追加するソフトウェアオプションです。
    • 12G-SDI 8K対応
      QUAD LINK 12G-SDI 8K(7680×4320)出力に対応します。
    • ユーザーパターン出力
      カラーバーなどの内蔵パターンに加えて、ユーザーパターンを出力することができます。
    • IDキャラクターの重畳
      画面上任意の位置にIDキャラクターを重畳できます。さらにフリーズ状態の確認用として、点滅表示ができます。
    • ロゴマークの重畳
      画面上任意の位置に320(dot)×240(line)のサイズ(QVGAサイズ)で、ビットマップから4階調のモノクロデータに変換したロゴマークを重畳できます。
    • セーフティエリアマーカー
      画面上に90%、80%のセーフティエリアマーカーを重畳できるほか、3G-SDI、HD-SDIでは4:3アスペクトマーカーを重畳できます。
    • パターンスクロール
      パターンを8方向にスクロールさせる機能を備えています。移動速度も可変できます。
    • ムービングBOX
      画面上で移動するBOXを重畳できます。色、サイズおよび移動速度を可変できます。
    • エンベデッドオーディオの重畳
      16ch(4ch×4グループ)のエンベデッドオーディオを重畳できます。周波数やレベルなどは、チャンネルごとに設定できます。
    • リップシンクパターン
      映像と音声が同期したリップシンクパターンを出力します。
  • LT4610 / LT4611比較表
    LT4610 LT4611
    ゲンロック Standard Standard
    3出力 アナログリファレンス (BB/3値) 1~3系統 Standard Standard
    3出力 アナログリファレンス (BB/3値) 4~6系統 Standard LT4611SER21
    2出力 3G/HD/SD SDIパターン出力 Standard LT4611SER22
    1出力 ワードクロック Standard Standard
    1出力 AES/EBU オーディオ出力
    1出力 AES/EBU サイレントオーディオ出力
    Standard LT4611SER23
    GPS/TC LT4610SER01 LT4610SER01
    GPS/BDS/TC LT4610SER04 LT4610SER04
    12G-SDI 4K出力 LT4610SER02 LT4610SER02
    PTP LT4610SER03 LT4610SER03
    12G-SDI 8K出力 LT4610SER24 LT4611SER24

    ※LT4611にLT4611SER21、LT4611SER22、LT4611SER23を追加してLT4610と同等にした場合には、LT4610よりLT4611の方が価格が高くなります。

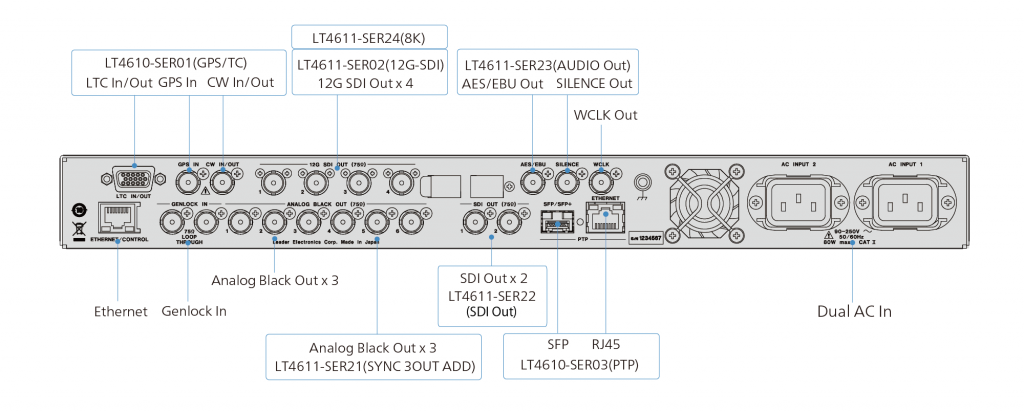

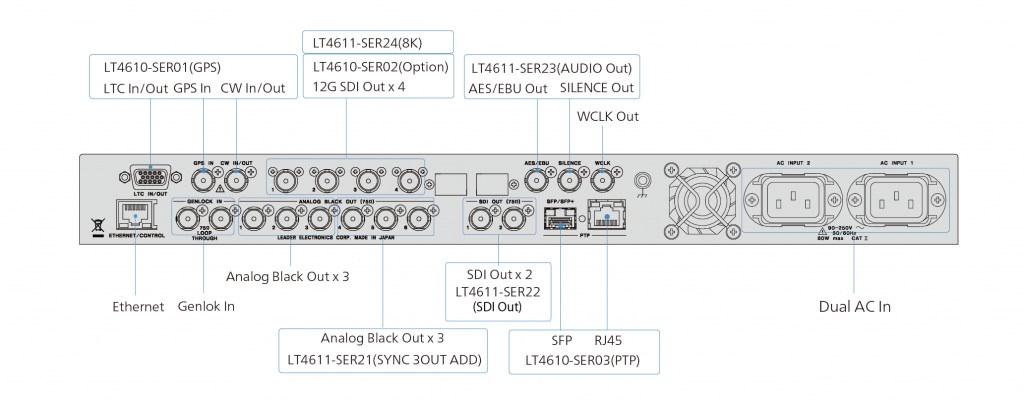

  • 背面図
